臭氧發生器臭氧產量與濃度的關系



每個臭氧發生器都有額定值來描述與其他臭氧發生器相關的臭氧輸出。這些額定值來自臭氧發生器的性能測試。如臭氧濃度、臭氧產量等，但臭氧產量、臭氧濃度、進氣量有什么關系呢？

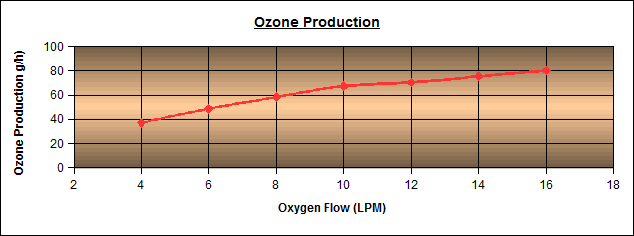

臭氧產量圖：

該圖顯示了臭氧發生器輸出與進料氣流量的比較，以顯示任何給定流量下臭氧發生器的精確輸出。通常，臭氧發生器的產量（g/h）將隨著進料氣流量（LPM或SCFH）的增加而增加。這將說明您的應用所需的臭氧生產所需的原料氣。

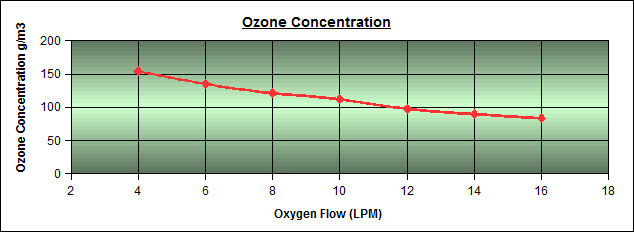

臭氧濃度圖：

該圖顯示了臭氧發生器濃度與進料氣流量的比較，以顯示在任何給定流量下確切的臭氧發生器濃度。通常，臭氧發生器濃度（mg / L或重量％）會隨著進料氣流（LPM或SCFH）的減少而增加。這將說明在任何給定的進氣流量下可能的臭氧濃度，表明該臭氧發生器將氧氣轉化為臭氧的效率

請記住，臭氧在較高的臭氧濃度下會更有效地溶于水中。

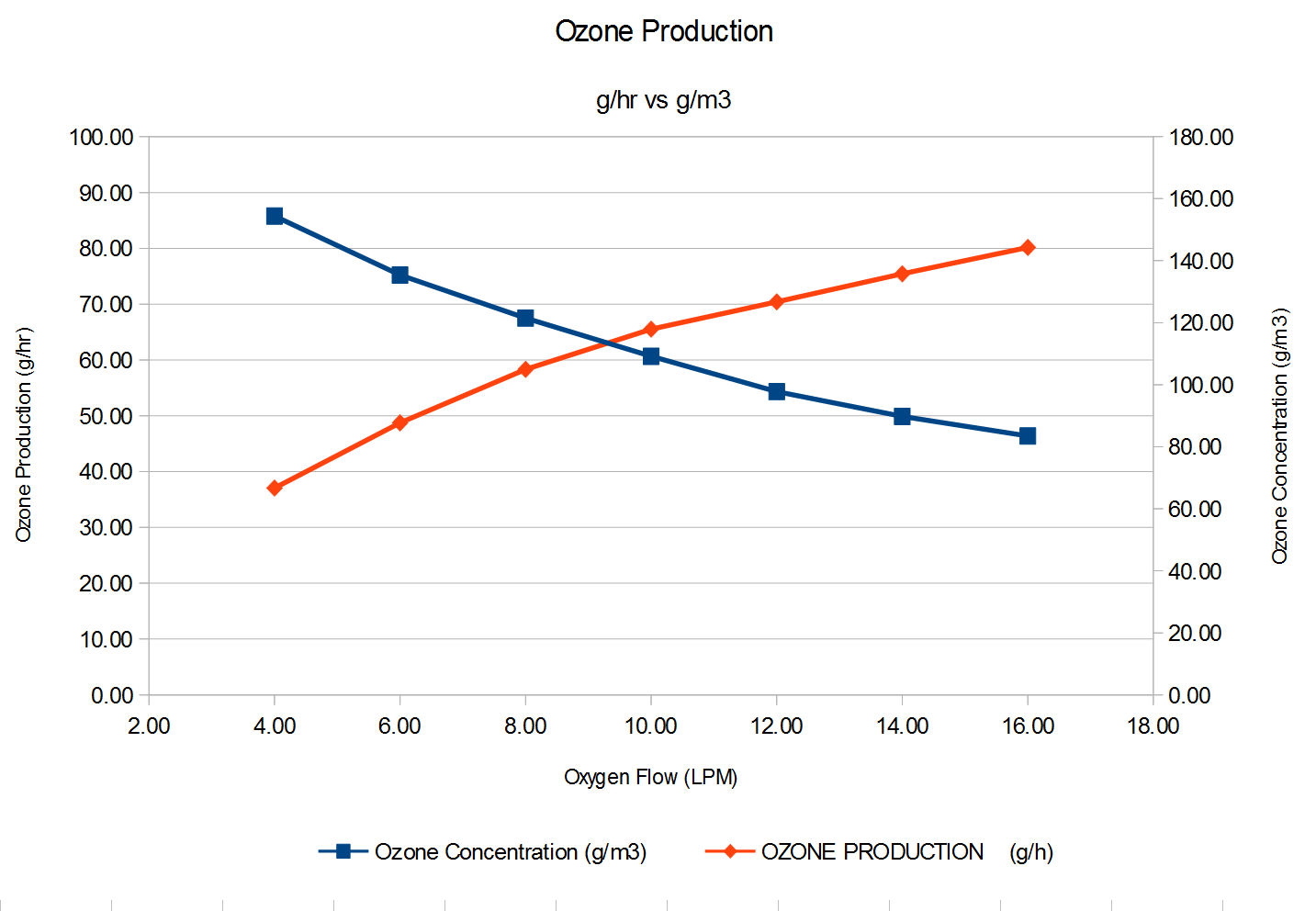

產量與濃度對照表：

一些性能圖表會將臭氧濃度和臭氧產生量放在一張圖上，如下圖所示。如果您的效果圖看起來像這樣，那很容易理解，我們將逐步引導您。



該圖表使用兩個垂直（Y軸）刻度在同一圖表上顯示臭氧濃度和臭氧輸出。這很方便，因?yàn)樗@示了臭氧濃度與臭氧生產的直接關系。但是，這也會造成混亂，特別是當同一圖表上顯示多個壓力或功率設置時。

查看此圖表時，請記住從左側開始的高線并向下移動的線必須是臭氧濃度。隨著進料氣流的增加，臭氧濃度降低。

從左下角開始向上移動的線必須是臭氧的產生。隨著進料氣流的增加，臭氧的產生增加。

通過上面三張圖的介紹，相比大家已經對臭氧產量和臭氧濃度之間的關系有一定的了解了，如果有問題，聯系在線工程師，謝謝！
